커넥트 종류
JST SH 1.0은 일본의 전자 커넥터 제조사인 JST(Japan Solderless Terminals)사에서 만든 1.0mm 핀 간격(Pitch)을 가진 초소형 표면실장형(SMD) 커넥터 규격입니다.
드론(FC, GPS, VTX), 짐벌, 카메라 등 소형 전자 기기에서 기판 간 연결이나 센서 케이블 연결용으로 가장 흔하게 사용되는 표준 커넥터 중 하나입니다.
📌 주요 특징 및 스펙
- 핀 간격 (Pitch): 1.0mm
- 핀과 핀 중심 사이의 거리가 단 1.0mm로 매우 촘촘하여 공간을 매우 적게 차지합니다.
- 초소형 패키지
- 두께와 높이가 매우 얇아 드론 FC(비행 컨트롤러)처럼 내부 공간이 협소한 장비에 적합합니다.
- 대류 전류 용량
- 일반적으로 핀당 1A (최대 50V AC/DC) 정도의 소전류/신호 전달용으로 설계되었습니다. (대전류 전원용으로는 사용 불가)
- 자물쇠/잠금 구조
- 커넥터 측면에 살짝 걸리는 래치(Latch) 구조가 있어 진동이 심한 드론 환경에서도 쉽게 뽑히지 않습니다.
크림핑(Crimping)의 핵심 원리
- 금속 단자(Terminal) 안에 전선 코어(구리선)를 넣고, 압착 공구로 높은 압력을 가해 단자 금속을 변형시킵니다.
- 이때 금속과 구리선이 공기 틈 없이 빽빽하게 찌그러지면서 납땜 없이도 단단한 물리적 결합과 뛰어난 전기 도통 상태를 만들게 됩니다.
크림핑 방식의 장점
- 진동에 강함 (드론/자동차 필수)
- 납땜(Soldering)을 하면 납이 스며든 전선 부위가 딱딱해져서 진동에 의해 쉽게 부러집니다.
- 반면 크림핑은 전선의 유연성(Flexibility)을 유지해 주기 때문에 드론의 강한 진동이나 흔들림에도 쉽게 부러지거나 끊어지지 않습니다.
- 작업의 균일성과 속도
- 납땜처럼 열을 가하거나 숙련도에 따라 품질이 달라지지 않고, 전용 툴로 집어주기만 하면 누구나 동일한 품질로 빠르게 제작할 수 있습니다.
- 열 손상 없음
- 인덕터, 플라스틱 하우징, 전선 피복 등이 인쇄기 열로 인해 녹거나 손상될 위험이 없습니다.
구매
| 종류 | 알리익스레스 (검색 용어) |
 |
SH 1.0mm / JST 1.25mm 커넥터 키트 2/3/4/5/6/7/8/9/10Pin 하우징 미리 압착된 케이블 FPV 드론 비행 컨트롤러용 JST 어댑터 |
 |

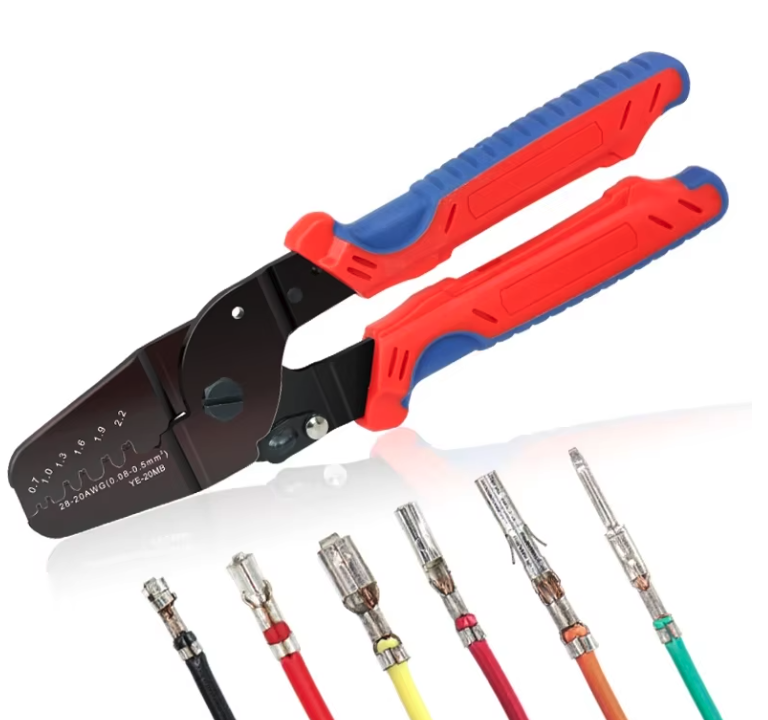

SH1.0/ZH1.5/PH2.0/XH2.54/SM2.54/2510/VH3.96/5557/5559 JAM Molex Tyco JST DuPont 터미널 플라이어용 YE-12MB/20MB 압착 도구 |
참조
🛠️ 드론 분야에서의 JST 규격 비교
드론이나 자작 알씨(RC) 장비에서는 JST사의 다양한 규격이 쓰이는데, 핀 간격(Pitch)에 따라 다음과 같이 구분됩니다.
| 커넥터 이름 | 핀 간격 (Pitch) | 주요 용도 |
| JST-SH | 1.0mm | FC-GPS(BN-880 등), FC-VTX, FC-카메라/수신기 연결 |
| JST-GH | 1.25mm | Pixhawk / ArduPilot 계열 FC의 센서/텔레메트리 포트 |
| JST-ZH | 1.5mm | 소형 서보 모터, 일부 레이싱 드론 부품 |
| JST-PH | 2.0mm | 1S 단셀 퐁당 배터리(Whoop 드론), 배터리 밸런스 잭 |
| JST-XH | 2.54mm | 일반적인 2S~6S LiPo 배터리 밸런스 충전 단자 |
